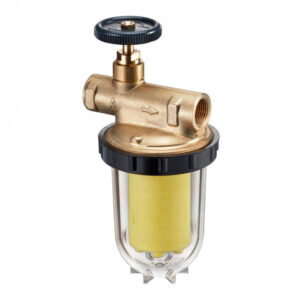

Heizölfilter OVENTROP einfach, geeignet für Tankanlagen mit einer Einrohr-Kesselversorgung. Geeignet für die Medien Heizöl EL (DIN 51603-1) und Dieselkraftstoff (EN 590).
Funktion:
Die Oventrop „Oilpur“ Heizölfilter halten Schmutzpartikel aus dem Heizöl zurück und sorgen so für den sicheren Betrieb von Ölpumpe
und Brennerdüse am Ölverbraucher. Ein schnell schließendes Absperrventil im Vorlauf sperrt die Brenn-
stoffzufuhr bei Bedarf ab. Die Filter werden für Ein- und Zweistrangsysteme hergestellt:
Typ 2120, „Oilpur Z A“ Zweistrangfilter mit Absperrung, Typ 2122, „Oilpur E A R“ Einstrangfilter mit Absperrung und Rücklaufzuführung,
Typ 2123, „Oilpur E A“ Einstrangfilter mit Absperrung, Typ 2124, „Oilpur E“ Einstrangfilter ohne Absperrung. Ausführung:
Filterkopf aus Messing, Filtertasse aus Klarsicht-Kunststoff für den Saugbetrieb, alternativ mit Metalltasse (PN16) für den Druckbe-
trieb. Abdichtung Filterkopf / Filtertasse mit O-Ring. Oventrop „Oilpur“ Heizölfilter können mit verschiedenen Filtereinsätzen ausgerüstet werden,
wie Sinterkunststoff (Siku), Filz, Nickelsiebgewebe (Niro), Sinterbronze (Sika 0), Papierfilter „opti –
clean“ und dem Wechselfilter (PN 10). Bei allen Filtern der Größe 3 ⁄ 8 können tankseitig Klemmringverschraubungen 6, 8, 10 und 12 mm (Druckschraube und Klemmring
aus Messing) eingesetzt werden, bitte separat bestellen.
Vorteile:
– Oventrop „Oilpur“ Heizölfilter lassen sich durch den Befestigungswinkel universell montieren. Hiermit bekommt das Leitungssystem einen festen Halt.
– Die Filtergröße 3 ⁄ 8 mit tankseitigem Universalanschluss sind für verschiedene Installationsarten geeignet. Diese Größe ist bren-
nerseitig wahlweise auch mit Außengewinde für den direkten Anschluss der Brennerschläuche erhältlich.
– Es stehen verschiedene Filtereinsätze zur Verfügung. Durch die Wahl des Filtereinsatzes können die Filter den Gegebenheiten optimal angepasst werden.
– Zweistrangfilter: Das Rückschlagventil im Rücklauf verhindert das Auslaufen des Öls aus der Rücklaufleitung, z.B. beim Aus-tausch der Brennerschläuche.
– Einstrangfilter mit Rücklaufzuführung: Um Luftansammlungen vor dem Filtereinsatz zu reduzieren wird ein Teil des Rücklauföles erneut gefiltert. Diese Menge stellt sich automatisch ein. Bei
Heizölanlagen, die im Saugdruck arbeiten, führt ein Bruch eines Brennerschlauches zum Abschalten des Brenners. Das Entlüftungsventil ist leicht zu bedienen.
Technische Daten:
Anschlüsse Tankseite: G 1 ⁄ 4 , G 3 ⁄ 8 oder G 1 ⁄ 2 Innengewinde.
Bei der Größe G 3 ⁄ 8 können Ms-Klemmringverschraubungen 6, 8, 10 und 12 mm ein gesetzt werden. Brennerseite: G 1 ⁄ 4 , G 3 ⁄ 8 oder G 1 ⁄ 2 Innengewinde, sowie G 3 ⁄ 8 Außengewinde mit Konus für Brennerschläuche Medium: Heizöl EL nach DIN 51603-1
Heizöle mit „alternativen“ Anteilen bis zu 20% Bio-Anteil, z.B. Heizöl EL A Bio 20 nach
DIN SPEC 51603-6.Für Heizöle mit höheren „alternativen“ Anteilen, dünnflüssige Pflanzenöle sowie
FAME nach DIN EN 14214 wird die Metallausführung empfohlen. Einbaulage: Filtertasse nach unten
Betriebstemperatur: -10°C bis +60°C, mit Metalltasse bis +85°C, 0 bis +40°C empfohlen, siehe DIN 4755 und „Wahl des Filtereinsatzes“
Betriebsdruck:
– Klarsicht- Filtertassen: nur für den Saugbetrieb. Ölfilter mit diesen Filtertassen dürfen ober-
halb und unterhalb (bis 11m) des Ölspiegels eingesetzt werden, Prüfdruck bis 6 bar zulässig.
– Wechselfilter: 10 bar
– Metall-Filtertasse: 16 bar
Saugdruck: max. -0,5 bar, max. -0,4 bar empfohlen, siehe DIN 4755 TÜV-geprüft: TÜV-Rheinland, Nr.: S 209 2015 T4 „DIN-Geprüft“: Reg.-Nr.: 2 Y 118
